Vi erbjuder ett komplett sortiment av roterande och linjära etikettmaskiner – inklusive 12/16/24-stations varmsmält OPP-modeller och 4/6/8/12/16/24-stations klistermärkevarianter – designade för drycker, kosmetika, farmaceutiska och dagliga kemiska tillämpningar.

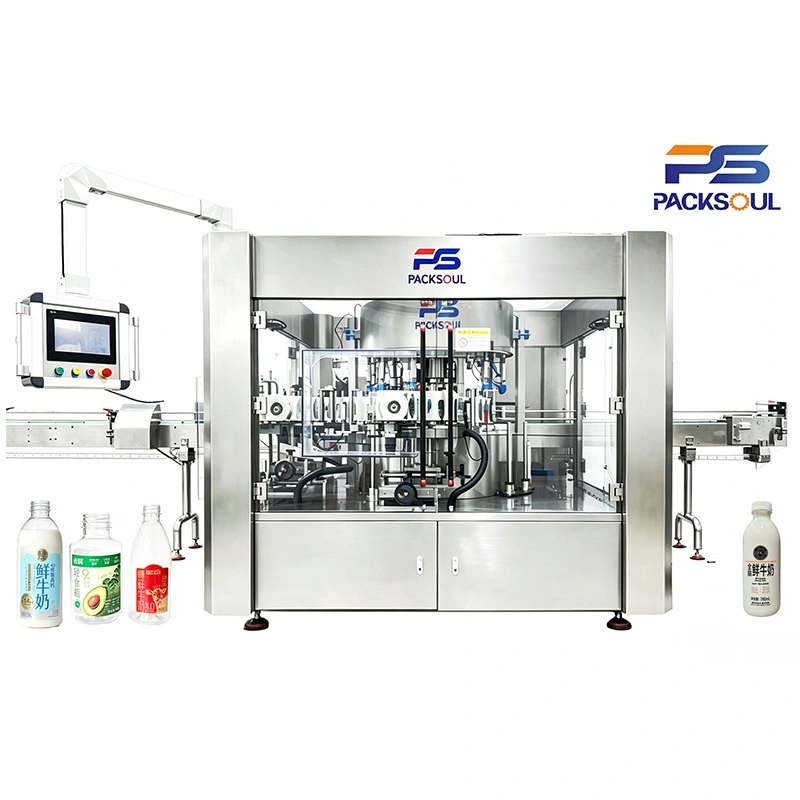

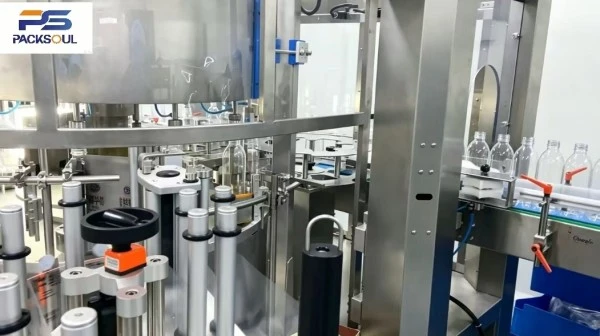

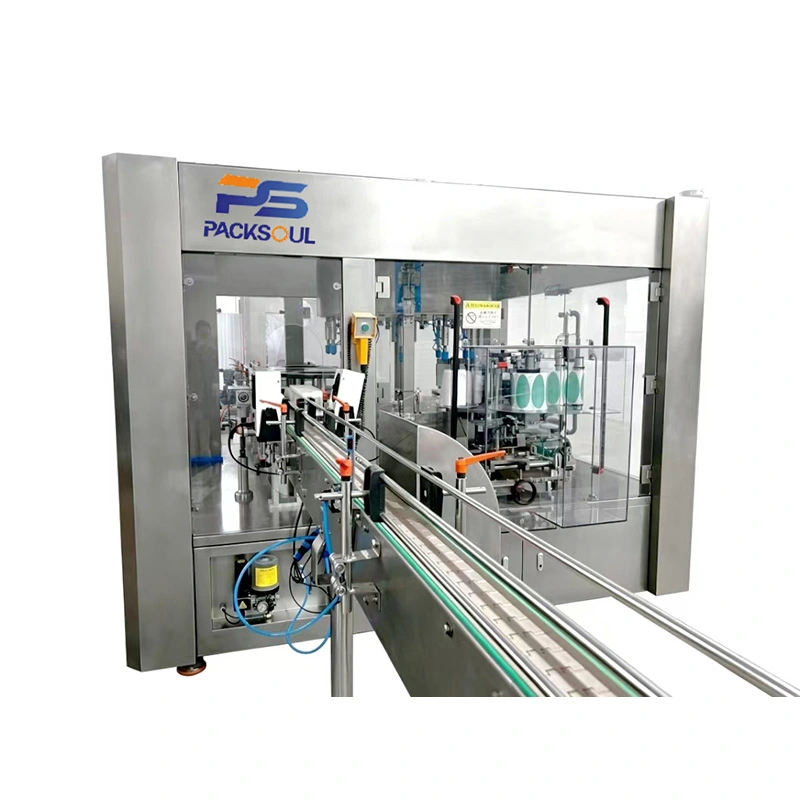

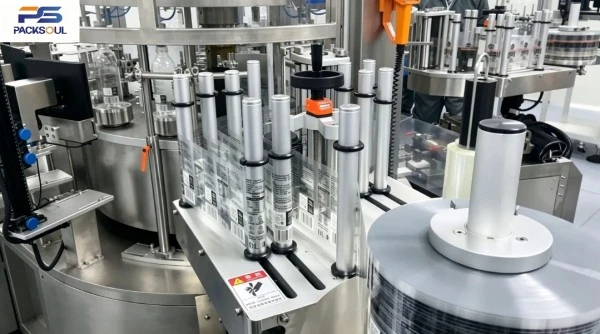

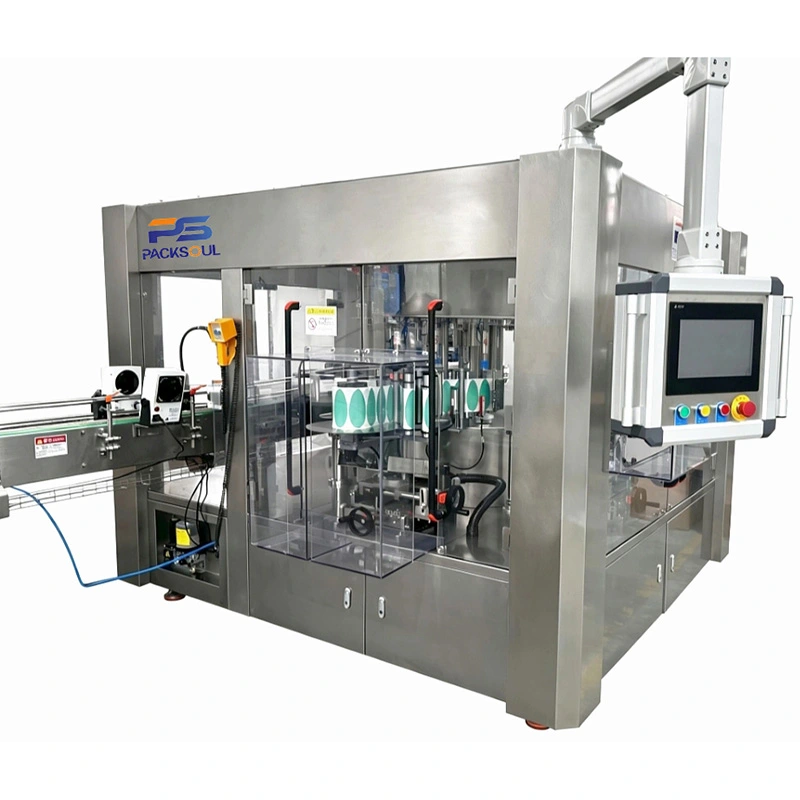

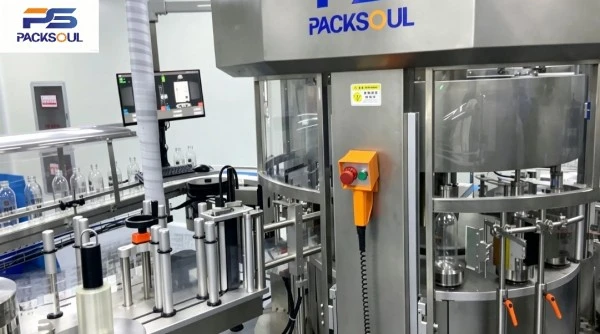

Den roterande runda flaskan självhäftande etiketteringsmaskin är en höghastighets automatisk etiketteringsmaskin med ett roterande positioneringssystem, speciellt designad för olika runda behållare. Den kan applicera enkla eller dubbla etiketter med hög positioneringsnoggrannhet.
Maskinen består av basplattform, transportörsystem, vridbord, etikettstation, servopositioneringssystem och elektriskt styrsystem. Ett precisionsstjärnhjul separerar flaskorna, medan oberoende servodrivna flaskhållare kontrollerar hastigheten och placerar varje flaska exakt vid den önskade märkningspunkten.
Maskinen kan arbeta självständigt eller integreras med påfyllnings- och lockledningar. Det används i stor utsträckning för produktion av stora volymer av runda flaskor inom olika branscher.

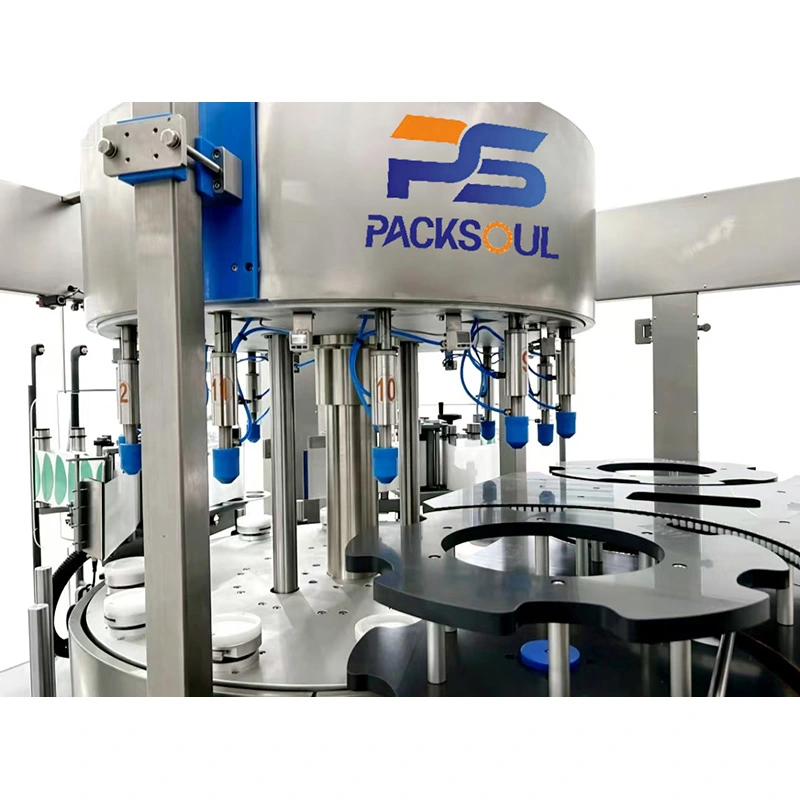

12-stations roterande design Kompakt maskinlayout med inline flaskmatning och -tömning. Varje flaskhållare är oberoende servodriven för smidig och stabil drift.
Mekanisk positionering säkerställer korrekt märkning vid önskad position. Justerbara flaskhållare stödjer olika flaskstorlekar och långa etiketter.
Etiketthuvudet stöder justering i flera riktningar. Position och vinkel kan justeras snabbt utan specialverktyg.
Det uppgraderade etikettspänningssystemet ger jämn och stabil etikettmatning, vilket hjälper till att minska etikettavbrott och felinriktning.
Servodriven etikettmatning säkerställer exakt och konsekvent etikettapplicering. Enkel parameterjustering förenklar driften.
Nyckelkomponenter tillverkas internt, med reservdelar lätt tillgängliga för bekvämt underhåll och snabb service.
Precisionsbearbetade komponenter och en sluten design ger stabil drift och bra skydd mot damm och fukt.
Maskinen övervakar flaskflödet, justerar hastigheten automatiskt och stannar när flaskstopp uppstår. Säkerhetslocket stoppar maskinen när den öppnas.
| Parameterobjekt | Specifikationsvärde |
| Modell | PSR-B120 |
| Märkningshastighet | 12000 BPH (flaskor per timme) |
| Behållarens diameter | 30-100 mm (baserat på flaskans bottendiameter, anpassning tillgänglig för större storlekar) |
| Behållarens höjd | 100–400 mm |
| Märk Max höjd | 200 mm |
| Märk Max bredd | 300 mm |
| Etikettrullens dimension | Inre: Φ76,2mm, yttre: Φ400mm |
| Hel maskinstorlek | L4000 × B2500 × H2000 mm |
| Arbetsbordshöjd | 1000±50 mm (kan anpassas) |
PACKSOUL roterande rund flaska självhäftande etiketteringsmaskin använder ett roterande stjärnhjulspositioneringssystem och servodriven etikettmatning för automatisk märkning.
Flaskorna separeras jämnt och överförs till det roterande bordet. Flaskhållarna roterar enligt förinställda parametrar, medan positioneringssystemet känner av den nödvändiga märkningspunkten och kontrollerar flaskvinkeln exakt. Servomärkningsstationen applicerar etiketten och borstrullen jämnar ut den på flaskans yta. Färdiga flaskor töms sedan automatiskt, vilket slutför hela märkningsprocessen.
Den självhäftande självhäftande etikettmaskinen för roterande flaskor är lämplig för märkning av runda flaskor med stora volymer inom flera branscher.

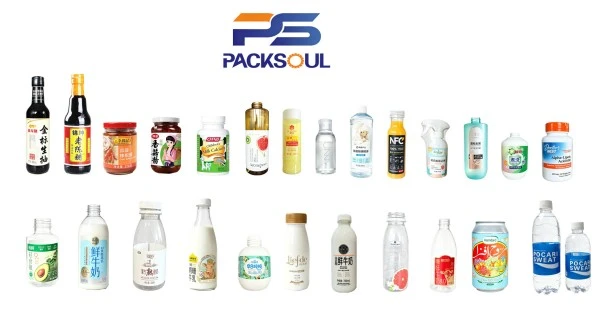

Dryck: Mjölkflaskor, juiceflaskor, mineralvattenflaskor och teflaskor
Personlig vård: Schampoflaskor, eteriska oljeflaskor och parfymflaskor
Läkemedel och hälsovård: Orala vätskeflaskor och hälsotillskottsflaskor
Kemikalie: Reagensflaskor och små industriella kemikaliebehållare
Lämplig för kontinuerliga produktionslinjer med hög hastighet. Anpassade lösningar finns för speciella flaskformer
Rengör transportörkedjan, stjärnhjulet, etiketthuvudet och fotoelektriska sensorer dagligen. Ta bort etikettrester och damm.
Kontrollera regelbundet servomotorerna och servodrivningarna och kalibrera märkningspositionens noggrannhet vid behov.
I fuktiga miljöer, avfukta regelbundet det elektriska styrskåpet för att skydda elektriska komponenter.
Använd inte högtrycksvatten för att rengöra elskåpet eller servomotorerna för att förhindra vattenskador och kortslutningar.
För långtidsavstängning, släpp etikettrullens spänning för att förhindra att lim fastnar på rullar och axlar.
Kontrollera regelbundet säkerhetskåpan och dörrlåset för att säkerställa korrekt och tillförlitlig funktion.

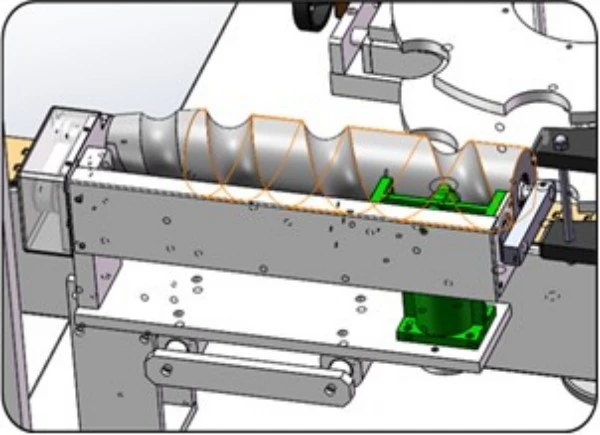

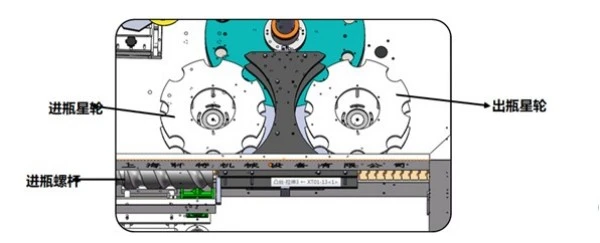

Flaskorna transporteras in i maskinen i ett ordnat flöde. Inmatningsskruven separerar tätt belägna flaskor med lika intervall.

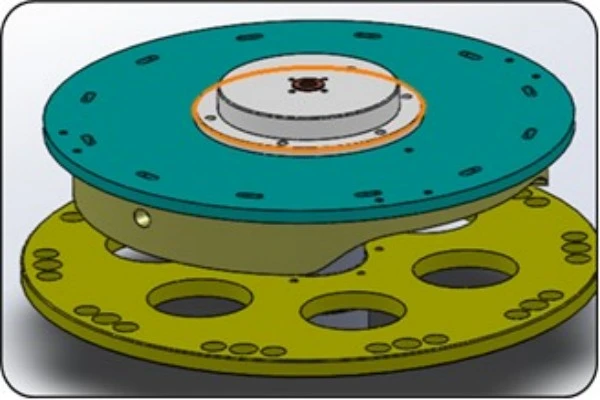

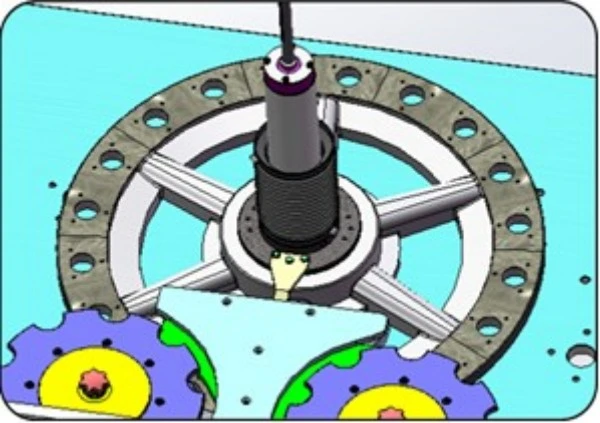

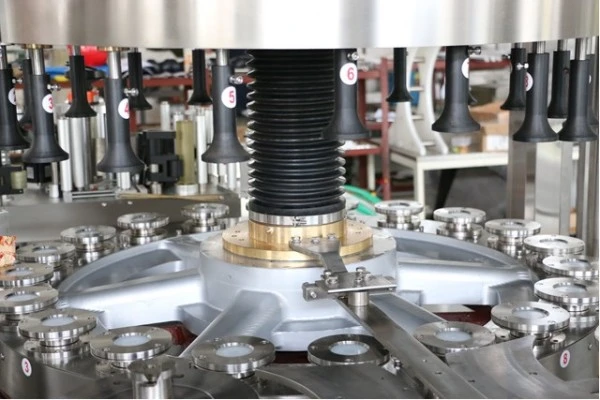

Inmatningsstjärnhjulet överför smidigt flaskor till det roterande bordet.

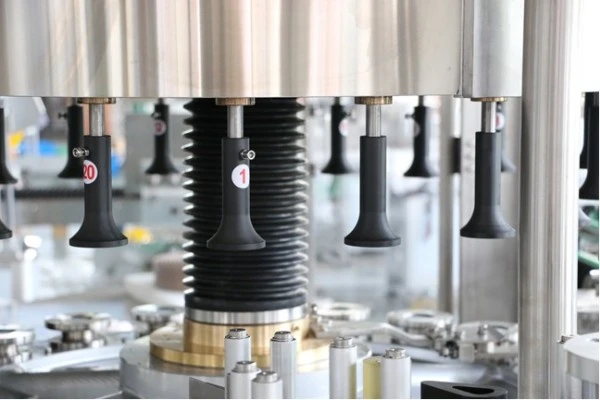

Flaskhållaren säkrar flaskan medan servomotorn är redo för positionering.
Positioneringssystemet känner av flaskans referenspunkt och skickar rotationskommandot.
Den servodrivna flaskhållaren roterar flaskan till den förinställda etikettvinkeln.

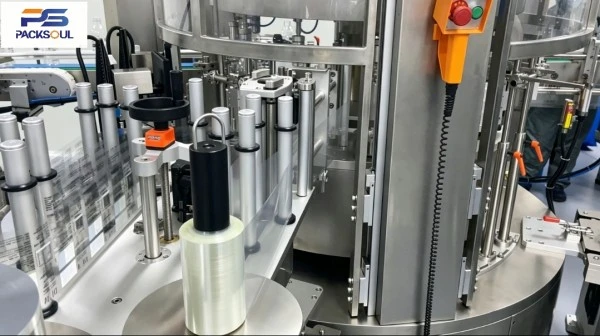

Servoetiketteringsstationen matar ut etiketten och borstmekanismen trycker fast den på flaskans yta.
Färdiga flaskor förs ut genom utmatningsstjärnhjulet och går vidare till nästa produktionsprocess.
| Inga. | Komponentnamn | Stämpla |
| 1 | HMI | Schneider (Frankrike) |
| 2 | Servomotor | Schneider (Frankrike) |
| 3 | Servo Drive | Schneider (Frankrike) |
| 4 | Huvudmotor | Schneider (Frankrike) |
| 5 | Transportör motor | TRANSTECNO(Italien) |
| 6 | PLC | Schneider (Frankrike) |
| 7 | Frekvensomriktare | Schneider (Frankrike) |
| 8 | Frekvensomriktare | Schneider (Frankrike) |
| 9 | Transparent etikettsensor | LEUZE (Tyskland) |
| 10 | Objektdetektionssensor (reflekterande fotoelektrisk typ) | SJUK (Tyskland) |
| 11 | Detektion fotoelektrisk sensor (reflekterande typ) | SJUK (Tyskland) |
| 12 | Närhetsbrytare | SJUK (Tyskland) |
| 13 | Växla strömförsörjning | MW (Taiwan, Kina) |
| 14 | Universal omkopplare | MOELLER (Tyskland) |
| 15 | Nödstoppsbrytare | Schneider (Frankrike) |
| 16 | Jordfelsbrytare | Schneider (Frankrike) |
| 17 | Miniatyr strömbrytare | Schneider (Frankrike) |
| 18 | AC-kontaktor | Schneider (Frankrike) |
| 19 | Roterande kodare | Nemicon (Japan) |
| 20 | Elektrisk glidring | Senring |
| 21 | Tryckmätare | Panasonic (Japan) |
| 22 | Vision kamera | Hikvision |
Alla elektriska komponenter uppfyller CE-certifieringskraven.
CNC-precisionsbearbetning används i hela maskinen, med strikt toleranskontroll för pålitlig och låg ljudnivå under långvarig höghastighetsproduktion.
Varje maskin genomgår kontinuerliga åldringstest utan last före leverans, med märkningsnoggrannhet, servosynkronisering, säkerhetsstopp och larmfunktioner fullständigt inspekterade.
Maskinen har en stängd, dammbeständig och korrosionsbeständig design med en huvudkropp i 304 rostfritt stål för långvarig hållbarhet.
Till skillnad från vanliga roterande etikettmaskiner med en enda huvudaxel, använder PACKSOUL roterande självhäftande etiketteringsmaskin 12 oberoende servodrivna flaskhållare med programmerbar elektronisk kamkontroll. Varje station kan justeras separat för exakt positionering, även för komplexa runda flaskor.
Smidig och stabil drift vid hög hastighet. Långa etiketter kan också appliceras jämnt.
Nyckelkomponenter tillverkas internt och hålls i lager för snabbare leverans, underhåll och reservdelssupport.
Verktygsfria bytesdelar gör flaskstorleksändringar snabbare och minskar produktionsstopp.
Maskinen stannar automatiskt vid flaskstopp eller öppning av säkerhetsdörren, vilket minskar maskinskador och materialspill.
Den inneslutna designen ger tillförlitlig långtidsdrift i fuktiga livsmedels- och personliga hygienmiljöer.

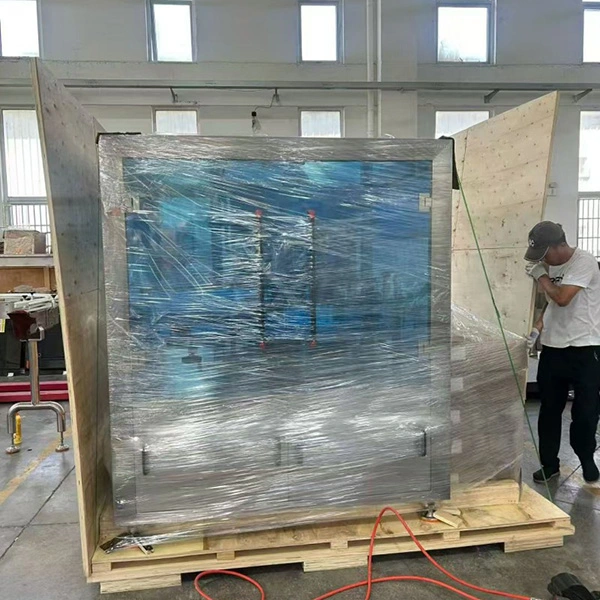

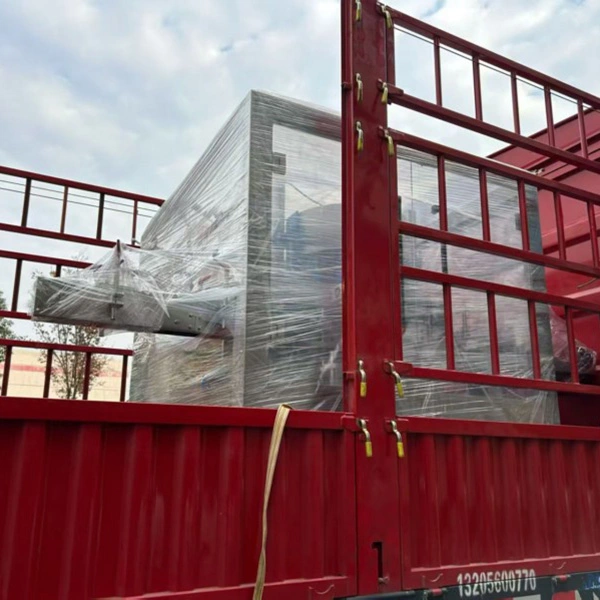

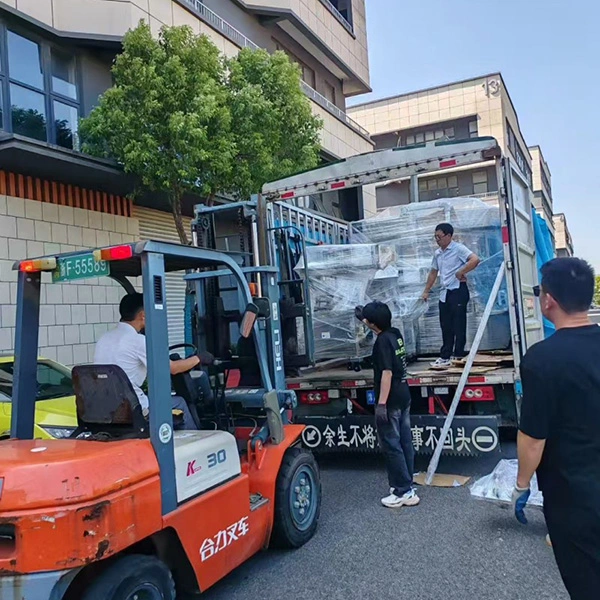

1. Gasningsfritt träfodral med vattentätt, stötsäkert och fukttåligt skydd för sjö- och flygtransport.
2. Viktiga rörliga delar är förstärkta för att förhindra förskjutning under transport.
3. Packlista, inspektionsrapport, intyg om överensstämmelse och exporttulldokument tillhandahålls.
4. FOB, CIF och DDP handelsvillkor är tillgängliga.
PackSoul fokuserar på utveckling och tillverkning av höghastighets roterande etiketteringsmaskiner. Våra självhäftande etikettmaskiner för roterande flaskor levereras till kunder på olika utomeuropeiska marknader, inklusive Europa, Sydostasien, Mellanöstern, Sydamerika och Afrika.

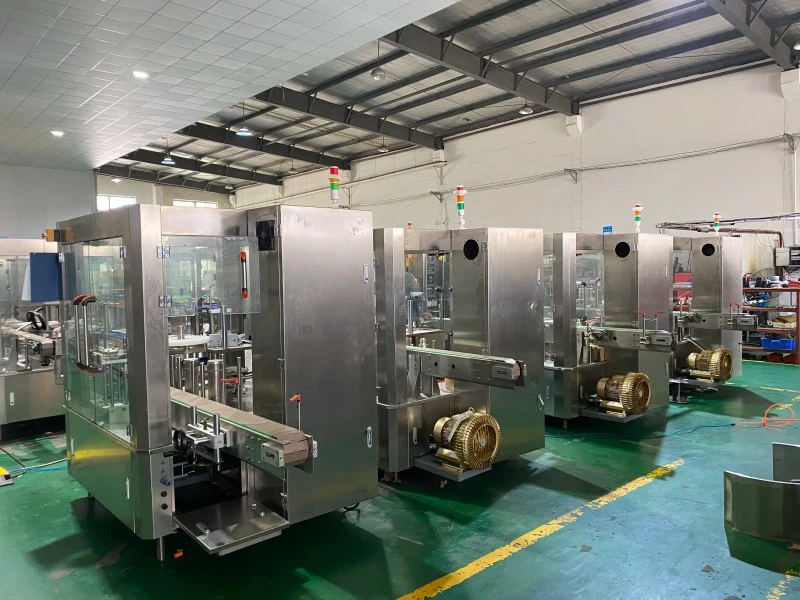

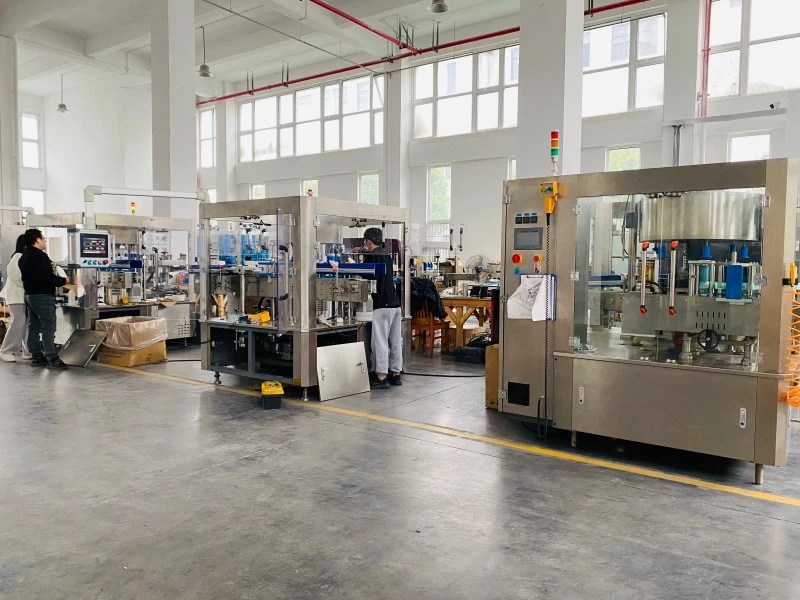

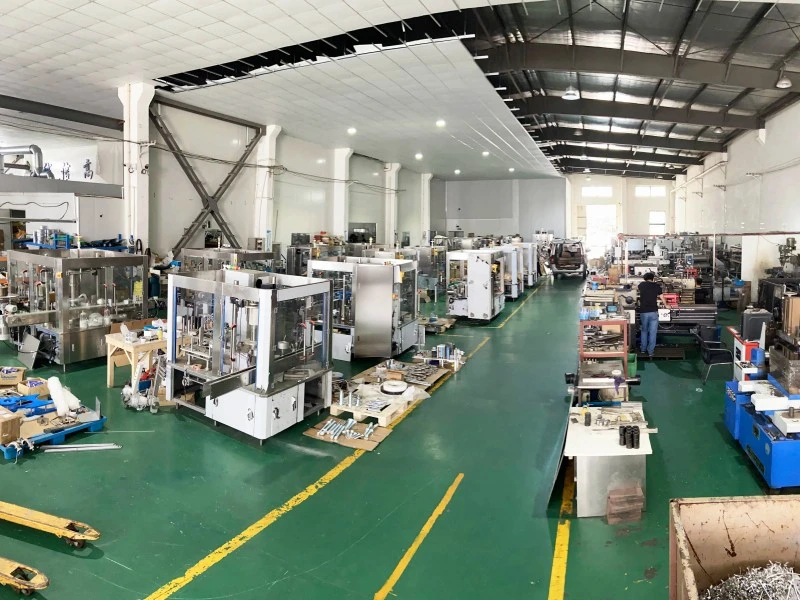

Med interna FoU-, bearbetnings- och maskintestningsmöjligheter tillhandahåller vi integrerad tillverkning och teknisk support. Vår utrustning används i drycker, personlig vård och farmaceutiska tillämpningar, med erfarenhet av kompletta märkningslinjeprojekt för utländska kunder.
Ingenjörer kan ordnas för att installera och driftsätta maskinen på kundens plats, inklusive olika flaskstorlekar. För kompletta fyllningslinjer kan vi även bistå med linjeintegrering och driftsättning. Schemat kan ordnas efter kundens platsvillkor.
Utbildning på plats täcker maskindrift, flaskbyte, parameterjustering, grundläggande felsökning och dagligt underhåll. Bruksanvisningar tillhandahålls också.
Maskinen levereras med ett års garanti efter godkännande. Icke-mänskligt orsakade fel under garantitiden repareras kostnadsfritt. Efter garantin tillhandahålls livstidsunderhåll med endast kostnaden för reservdelar debiterad.
Fjärrstöd för video tillhandahålls för felsökning. För större problem kan en ingenjör ordnas för service på plats inom 24 timmar. Vanliga reservdelar hålls i lager och skickas normalt inom 3 arbetsdagar efter orderbekräftelse, exklusive helgdagar.
Serviceregister upprätthålls och vårt tekniska team följer regelbundet upp maskinens drift för att ge snabb support för underhålls- och produktionsfrågor.
S: Den är huvudsakligen utformad för exakt positionering och märkning av runda flaskor. Den klarar även en del vanliga fyrkantiga behållare. Anpassade lösningar finns tillgängliga för specialformade flaskor.
A: Ja. Hastigheten kan justeras kontinuerligt för att matcha produktionshastigheten för hela produktionslinjen.
S: Nej. Nyckelbytesdelar går snabbt att ta bort, och de flesta justeringspunkter kan ställas in utan verktyg, vilket gör byten snabb och enkel.
S: Varje flaskhållare har en oberoende programmerbar rotationskurva, vilket ger högre positioneringsnoggrannhet för långa etiketter och speciella etikettapplikationer.
A: Ja. Maskinen har en vatten-, damm- och korrosionsbeständig design och kan arbeta tillförlitligt i fuktiga miljöer. Regelbundet underhåll och avfuktning av elskåpet rekommenderas.
A: Ja. Erfarna ingenjörer kan skickas utomlands för installation, idrifttagning och operatörsutbildning på plats.
