Vi erbjuder ett komplett sortiment av roterande och linjära etikettmaskiner – inklusive 12/16/24-stations varmsmält OPP-modeller och 4/6/8/12/16/24-stations klistermärkevarianter – designade för drycker, kosmetika, farmaceutiska och dagliga kemiska tillämpningar.

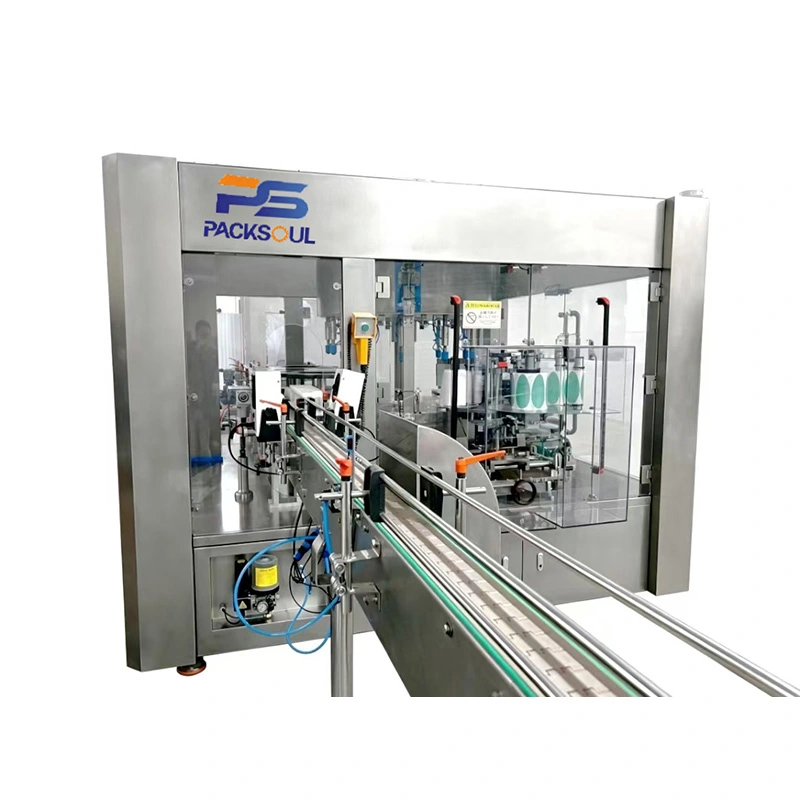

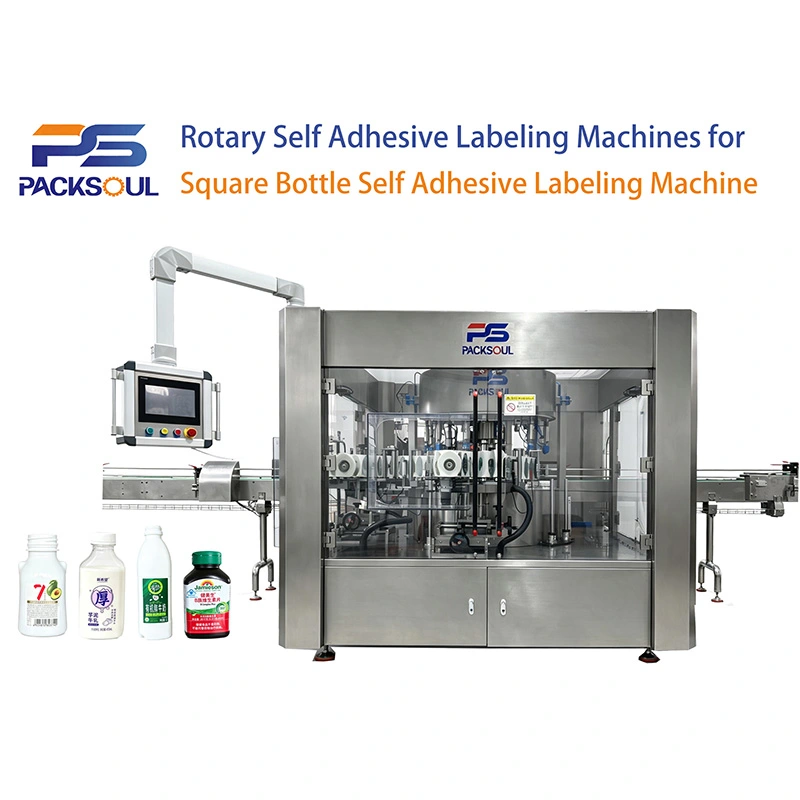

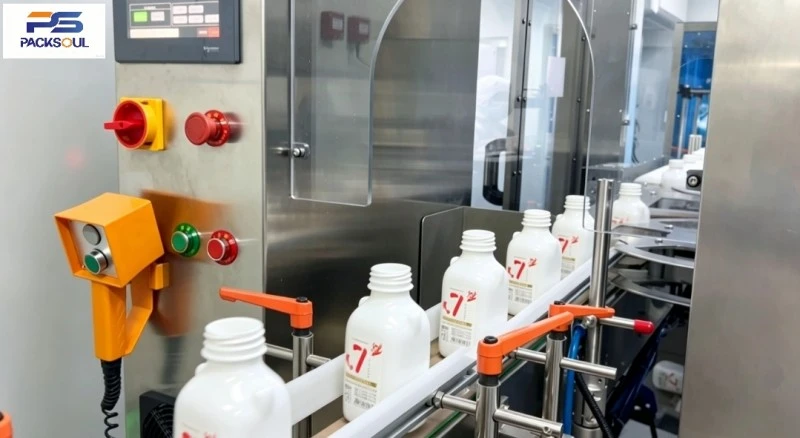

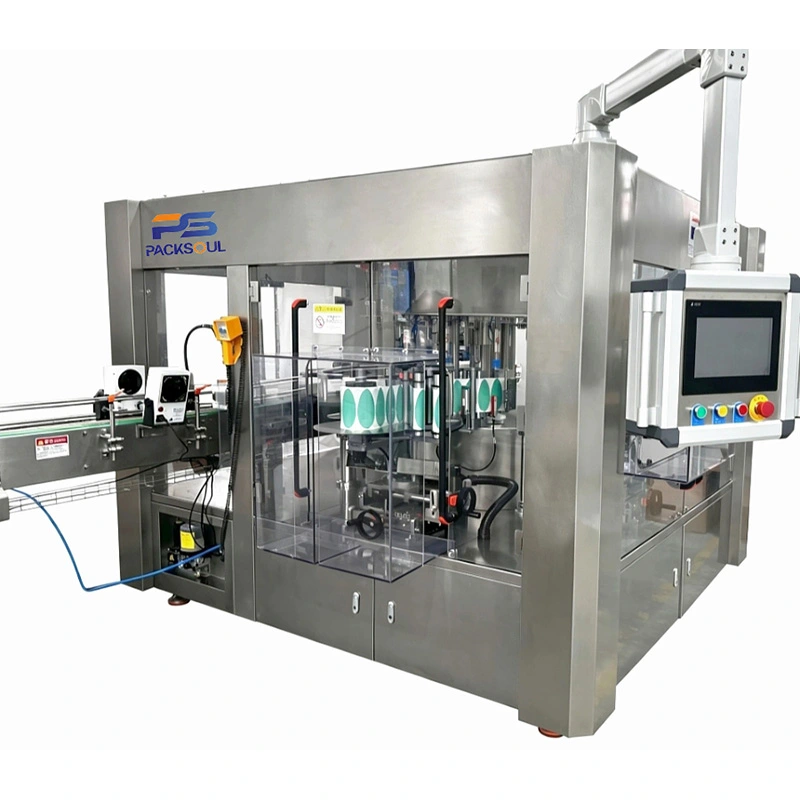

The Square Bottle Self Adhesive Labeling Machine är en höghastighets automatisk etiketteringsmaskin designad för fyrkantiga, rektangulära och platta fyrkantiga behållare. Den stöder enkelsidig, dubbelsidig och flersidig hörnmärkning.

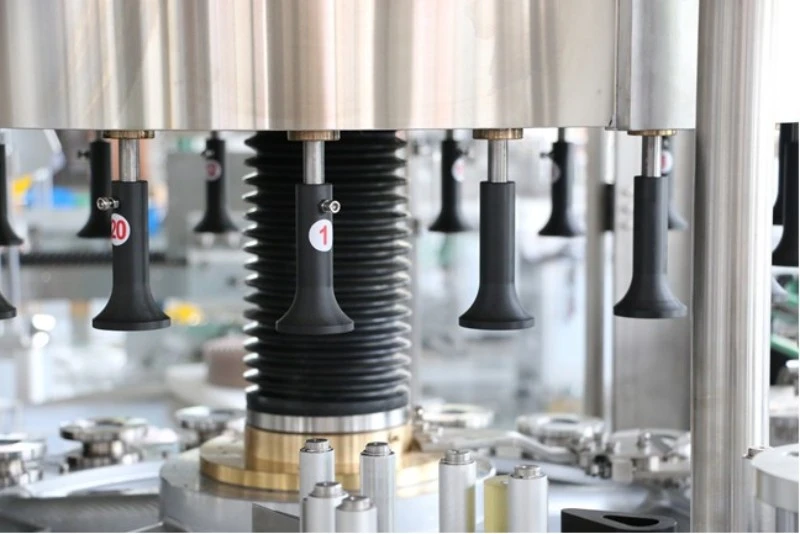

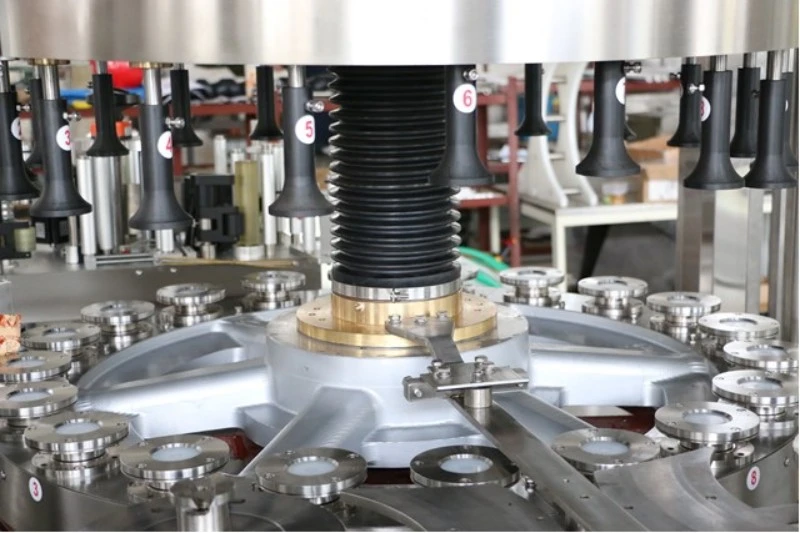

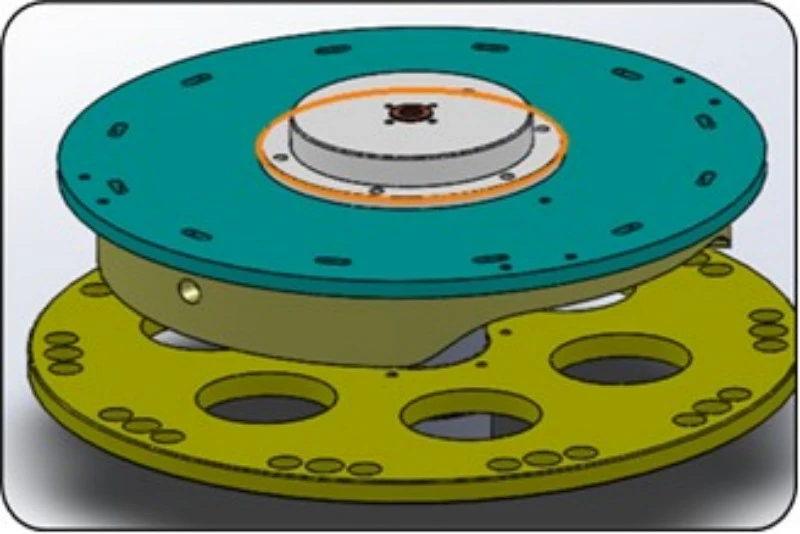

Maskinen består av bas, transportörsystem, roterande bord, dubbla märkningsstationer, servopositioneringsfixturer och elektriskt styrsystem. Stjärnhjulsseparation med hög precision och 12 oberoende servofixturer placerar varje flaska säkert, vilket säkerställer korrekt märkning på hörn och sidoytor.
Maskinen kan arbeta självständigt eller integreras med påfyllnings- och kapslingslinjer för högvolymproduktion.
Varje station använder en oberoende servodriven fixtur för stabil flaskpositionering och smidig drift med låg ljudnivå vid hög hastighet.
Stöder exakt märkning på flaskans sidor och hörn. Speciella fixturer hjälper till att hålla långa etiketter platta och skrynkelfria.
Etiketthuvudet stöder justering i flera riktningar. Verktygsfri justering gör flaskbytet snabbt och enkelt.
Det uppgraderade etikettmatningssystemet ger stabil spänning och smidig etikettapplicering, vilket minskar bubblor och rynkor.
Servodriven etikettmatning säkerställer exakt och stabil etikettutmatning. Enkel automatisk kontroll gör driften enkel.
De viktigaste maskinkomponenterna utvecklas och tillverkas internt. Reservdelar är lätt tillgängliga för enkelt underhåll.
CNC-bearbetade delar och en dammtät, vattentät struktur säkerställer stabil drift i fuktiga produktionsmiljöer.
Systemet övervakar flaskflödet och upptäcker flaskstopp. Maskinen stannar automatiskt när onormala förhållanden inträffar eller säkerhetsdörren öppnas.
| Modell | PSR-B120 |
| Märkningshastighet | 12000 BPH (flaskor per timme) |
| Behållarens diameter | 30–100 mm (Baserat på flaskans bottendiameter; anpassning krävs för större storlekar) |
| Behållarens höjd | 100–400 mm |
| Maximal etiketthöjd | 200 mm |
| Maximal etikettbredd | 300 mm |
| Etikettrullestorlek | Innerdiameter: Φ76,2 mm; Ytterdiameter: Φ400 mm |
| Övergripande maskinmått | 4000 L × 2500 B × 2000 H mm |
| Arbetsbordshöjd | 1000 ± 50 mm (anpassningsbar) |

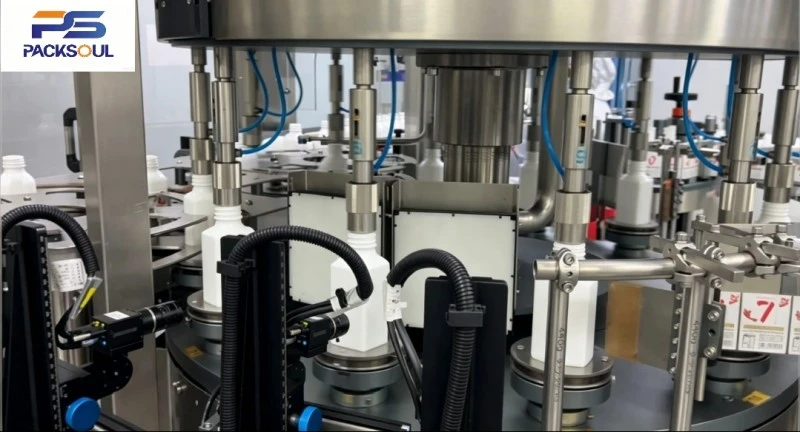

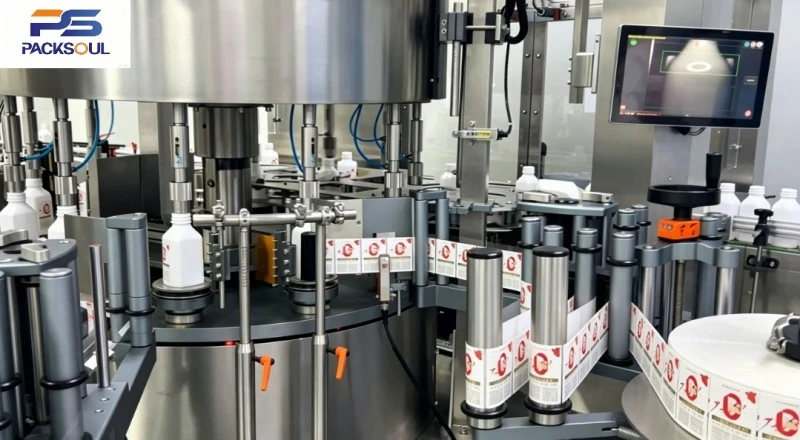

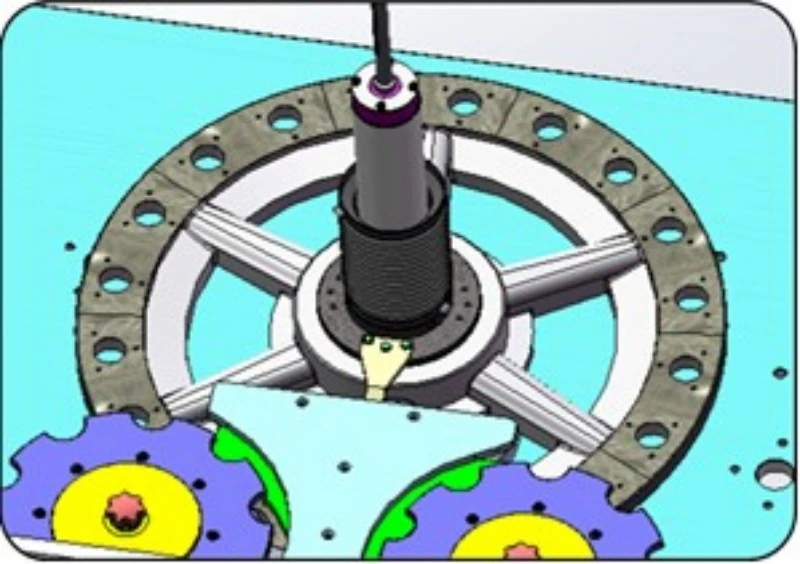

PACKSOUL fyrkantig flaska självhäftande etiketteringsmaskin använder ett roterande stjärnhjulspositioneringssystem och servokontrollerad etikettmatning. Flaskorna separeras och matas in i rotationsstationen på ett ordnat sätt. Servofixturerna håller och placerar varje flaska säkert, medan de 12 oberoende servofixturerna justerar flaskvinkeln enligt det förinställda programmet.
Positioneringssystemet känner av flaskans position och styr servosystemet för noggrann vinkeljustering. Den servodrivna etikettstationen matar etiketterna, medan etikettborsten för hörn jämnar ut etiketterna på sidorna och hörnen. Efter märkning töms flaskorna av stjärnhjulet. Hela processen körs automatiskt.
Denna självhäftande etikettmaskin för fyrkantiga flaskor är lämplig för märkning av stora volymer av kvadratiska och rektangulära behållare i olika industrier.
Dryckesindustri: Fyrkantiga juiceflaskor, kryddflaskor och tedrycksflaskor.
Personlig vårdindustri: Fyrkantiga schampoflaskor, platta fyrkantiga kroppstvättflaskor och doftbehållare.
Läkemedels- och hälsoprodukter: Fyrkantiga orala vätskeflaskor och hälsoproduktflaskor.
Kemisk industri: Fyrkantiga reagensbehållare och små kemiska fat.
Maskinen är lämplig för kontinuerliga produktionslinjer med hög hastighet. Anpassade lösningar finns för speciella flaskformer.
Rengör transportörkedjan, stjärnhjulen, etiketthuvudet och fotoelektriska sensorer dagligen. Ta bort etikettrester och damm.
Kontrollera regelbundet servomotorerna och servodrivningarna. Justera flaskans fixturer och etikettposition vid behov.
I fuktiga verkstäder, avfukta regelbundet elskåpet.
Tvätta inte elskåpet eller servomotorerna direkt med en högtrycksvattenpistol.
För långtidsavstängning, släpp etikettrullens spänning och flaskfixturtrycket för att förhindra deformering och klister.
Kontrollera regelbundet skyddsanordningar, säkerhetsdörrspärrar och fixturöppnings- och stängningssystemet.

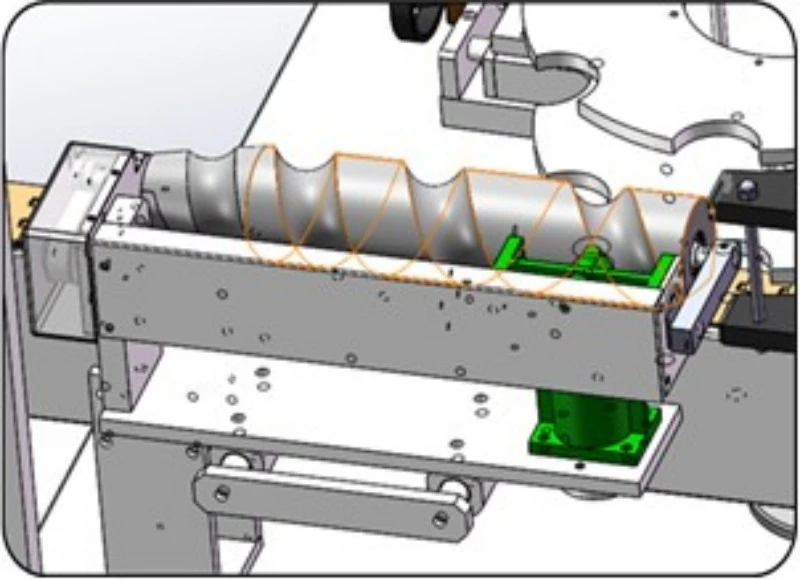

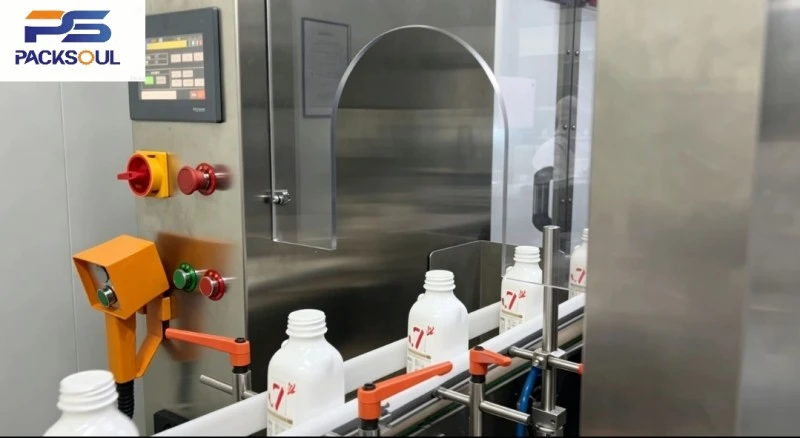

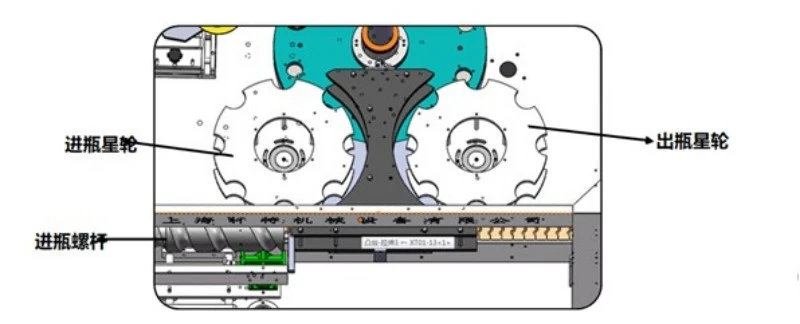

Fyrkantiga flaskor matas av transportören och inmatningsskruven separerar dem jämnt.
Inmatningsstjärnhjulet överför flaskorna smidigt till rotationsstationen.

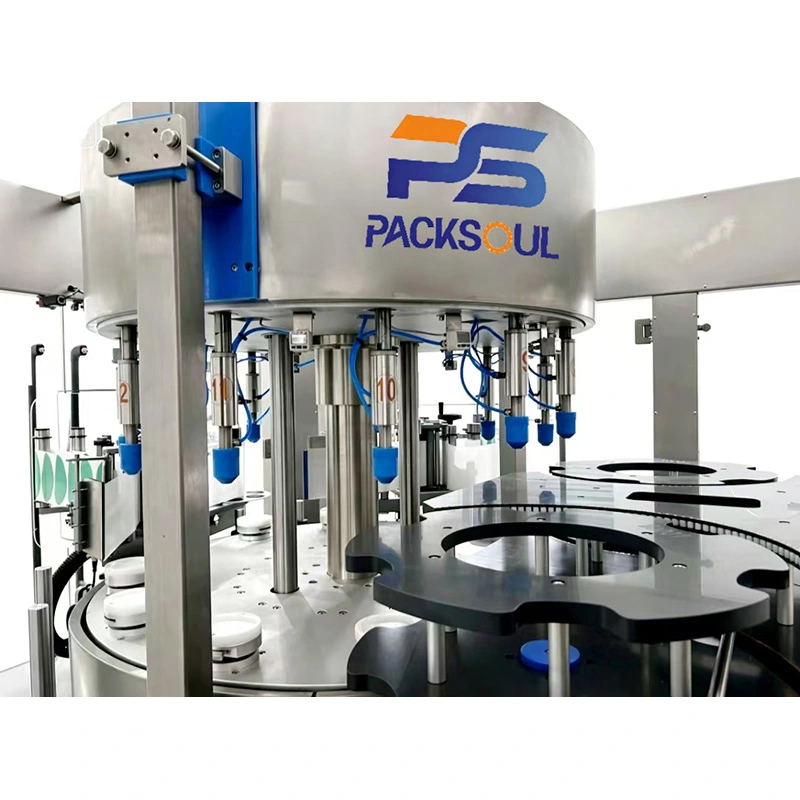

Servofixturen stänger och håller flaskan från alla sidor, vilket korrigerar flaskvinkeln.

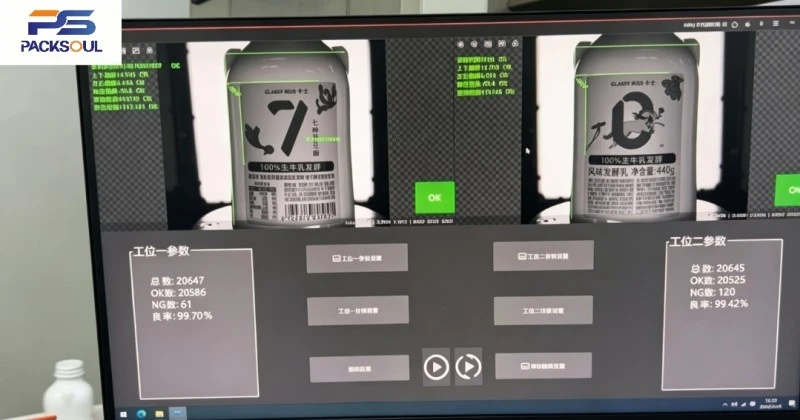

Servopositioneringssystemet känner av flaskans position och justerar vinkeln.
Servofixturen vrider flaskan till det förinställda etikettläget och låser den på plats.
Servoetikettstationen matar etiketten och hörnborsten trycker fast den på sidorna och hörnen.
De märkta flaskorna töms av utmatningsstjärnhjulet och går vidare till nästa process.
| Inga. | Komponentnamn | Stämpla |
| 1 | HMI | Schneider (Frankrike) |
| 2 | Servomotor | Schneider (Frankrike) |
| 3 | Servo Drive | Schneider (Frankrike) |
| 4 | Huvudmotor | Schneider (Frankrike) |
| 5 | Transportör motor | Transky (Italien) |
| 6 | PLC | Schneider (Frankrike) |
| 7 | Frekvensomriktare | Schneider (Frankrike) |
| 8 | Frekvensomriktare | Schneider (Frankrike) |
| 9 | Transparent etikettsensor | LEUZE (Tyskland) |
| 10 | Objektdetektionssensor (reflekterande fotoelektrisk typ) | SJUK (Tyskland) |
| 11 | Detektion fotoelektrisk sensor (reflekterande typ) | SJUK (Tyskland) |
| 12 | Närhetsbrytare | SJUK (Tyskland) |
| 13 | Växla strömförsörjning | MW (Taiwan, Kina) |
| 14 | Universal omkopplare | MOELLER (Tyskland) |
| 15 | Nödstoppsbrytare | Schneider (Frankrike) |
| 16 | Jordfelsbrytare | Schneider (Frankrike) |
| 17 | Miniatyr strömbrytare | Schneider (Frankrike) |
| 18 | AC-kontaktor | Schneider (Frankrike) |
| 19 | Roterande kodare | Nemicon (Japan) |
| 20 | Elektrisk glidring | Senring |
| 21 | Tryckmätare | Panasonic (Japan) |
| 22 | Vision kamera | Hikvision |
1. Alla elektriska komponenter uppfyller CE-standarder.
2. Maskinen är CNC-precisionsbearbetad med strikt toleranskontroll för stabil drift med låg ljudnivå. Den fyrkantiga flasketiketteringsmaskinen är speciellt testad för flaskhållning och hörnmärkning.
3. Varje maskin genomgår kontinuerliga tester utan last före leverans, inklusive märkningsnoggrannhet, servodrift och säkerhetsstoppfunktioner.
4. Maskinen har en innesluten dammtät och korrosionsbeständig design med en kropp i 304 rostfritt stål för längre livslängd.
De flesta roterande etiketteringsmaskiner är designade för runda flaskor och kan ha problem som flaskrörelser, etikettrynkor i hörnen och positioneringsfel när de används för fyrkantiga flaskor. PACKSOUL Square Bottle självhäftande etiketteringsmaskin är speciellt designad för fyrkantiga flaskor. Varje station har en oberoende servofixtur och programmerbar elektronisk kam, med justerbara parametrar för exakt dubbelsidig och hörnmärkning.
12 oberoende servofixturer håller fyrkantiga flaskor stabila under höghastighetsdrift och säkerställer smidig märkning över hörnen.
Alla plåtar och bearbetade delar tillverkas i egen regi. Reservdelar finns i lager för snabb leverans och service.
Snabbbyte av modulära fixturer möjliggör enkelt flaskbyte utan verktyg, vilket minskar produktionsstopp.
Säkerhetslåsningssystem stoppar automatiskt maskinen i händelse av flaskstopp eller dörröppning, vilket minskar produkt- och maskinskador.
Dammtät och vattentät design möjliggör stabil drift i fuktiga livsmedels- och personliga vårdmiljöer.

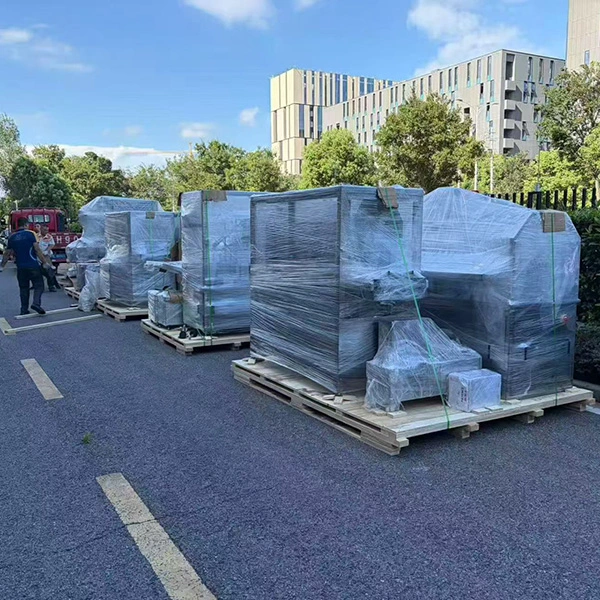

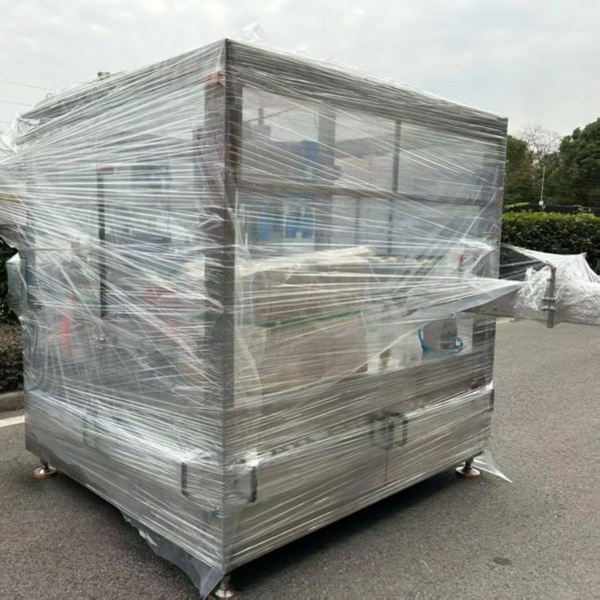

Desinfektionsfria trälådor av exportklass används för säker långväga sjö- och flygtransport, med skydd mot stötar och fukt.
De rörliga nyckeldelarna är förstärkta separat för att förhindra förskjutning under transport.
Packlistor, kontrollrapporter, intyg om överensstämmelse och exporttulldokument medföljer försändelsen.
FOB-, CIF- och DDP-villkor är tillgängliga.
Ingenjörer kan tillhandahålla installation på plats och justera maskinen baserat på faktiska fyrkantiga flaskprover. Full produktionslinjeintegration och driftsättning är också tillgängliga.
Utbildning på plats omfattar maskindrift, flaskbyte, parameterjustering, grundläggande felsökning och dagligt underhåll. Manualer, bilder och videor tillhandahålls.
Maskinen kommer med 1 års garanti. Kostnadsfri reparation tillhandahålls för fel som inte orsakas av människor under garantiperioden. Livstidsunderhåll är tillgängligt efter garantin, med delar som debiteras separat.
Fjärrstöd för video finns tillgängligt för felsökning. Ingenjörer kan ordnas för support på plats för komplexa problem. Vanliga reservdelar hålls i lager och skickas normalt inom 3 arbetsdagar efter orderbekräftelse.
Servicejournaler upprätthålls och våra tekniker följer regelbundet upp maskinens drift och tillhandahåller produktions- och underhållsstöd.
PackSoul har lång erfarenhet av roterande etiketteringsutrustning för industriell produktion. Våra fyrkantiga etiketteringsmaskiner för flaskor används på utomeuropeiska marknader i Europa, Sydostasien, Mellanöstern, Sydamerika och Afrika.

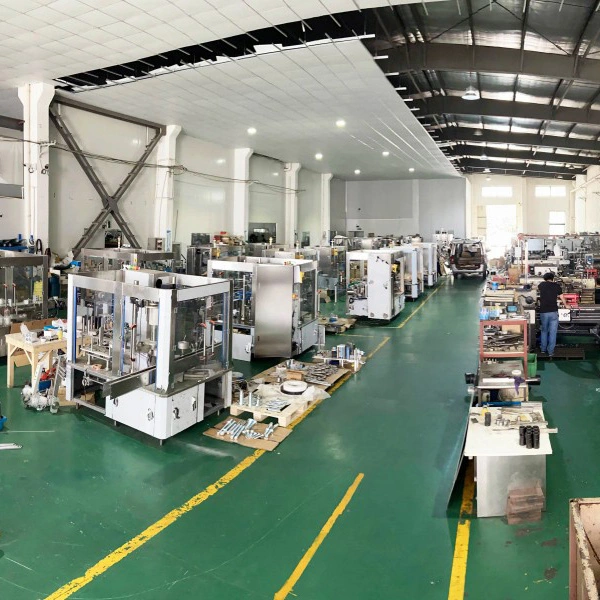

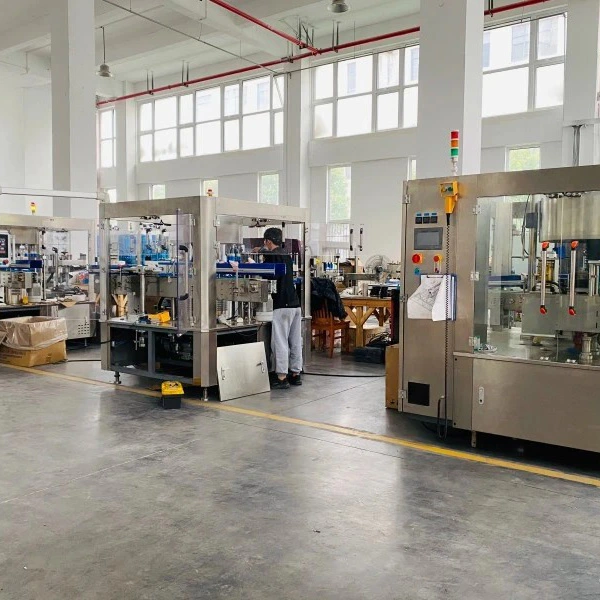

Våra anläggningar täcker FoU, precisionsbearbetning och maskintestning, med stöd av ett integrerat produktions- och serviceteam. Vi har genomfört märkningsprojekt för smaksättning, personlig vård och läkemedelsapplikationer, samt automatiserade produktionslinjer för utländska kunder.
A: Ja. Den stöder enkelsidig, dubbelsidig och hörnmärkning för kvadratiska och rektangulära behållare. Platta flaskor kan hanteras genom att byta fixturmodul. Anpassade lösningar finns för speciella flaskformer.
A: Ja. Hastigheten kan justeras kontinuerligt för att matcha produktionslinjen.
A: Ja. Fixturmodulerna går snabbt att byta och de flesta justeringar är verktygsfria.
S: Varje station kan ställa in hållkraften och vinkeln oberoende av varandra. Detta håller flaskorna stabila vid hög hastighet och förbättrar noggrannheten i hörnmärkning.
A: Ja. Maskinen är designad för att vara vattentät, dammtät och korrosionsbeständig för fuktiga miljöer.
A: Ja. Erfarna ingenjörer kan skickas utomlands för installation, driftsättning och operatörsutbildning.
